实验电炉的热电偶如何选择?K、S、B分度有什么不同?

实验电炉的热电偶如何选择?K、S、B分度有什么不同?
不同分度号的热电偶其偶丝材质不同,测温范围也不同。因而,不同温度的实验电炉所用的热电偶不同。K分度号的热电偶偶丝材质为镍铬-镍硅,测温范围为0-1100度,S分度号的热电偶偶丝材质为铂铑10-铂,测温范围为0-1300度。B型热电偶偶丝材质为铂铑合金,测温范围为0-1800度。
B型热电偶为贵金属热电偶。偶丝直径规定为0.5mm,允许偏差-0.015mm,其正极(BP)的名义化学成分为铂铑合金,其中含铑为30%,含铂为70%,负极(BN)为铂铑合金,含铑为量6%,故俗称双铂铑热电偶。该热电偶长期最高使用温度为1600℃,短期最高使用温度为1800℃。

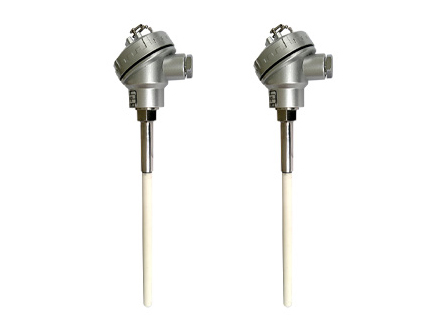

实验电炉热电偶
B型热电偶用什么补偿导线连接?
B分度号是双铂铑热电偶,不需用补偿线,直接用普通控制线就行了,最好用屏蔽线以防干扰。但其它型号的热电偶需要用相应的补偿线。
B分度号热电偶不需要补偿导线,只要两根线为纯铜线就好,最好有屏蔽的!补偿导线一般耐温200度以下,也有耐温500度的!!最高有耐温1000度的补偿导线!

B型热电偶与S型热电偶有什么区别?
B型手感硬点,S型手感软些。
使用温度在1000-1300℃时一般使用S型热电偶,使用温度在1300-1800℃一般用B型热电偶,两种电偶在600℃以下测定温度时均不准确。拱顶温度在1250℃左右,风温在1200℃左右。

马弗炉中的热电偶如何选择:
在热电偶的使用中,往往会由于安装和操作不当,造成仪表测温偏差大、维修困难、故障率高等问题,降低了工作效率,极大地影响了工业生产的正常进行。为了避免以上问题的发生,在热电偶的安装和使用中应注意以下几个方面的问题。

一、热电偶的安装
1、热电偶的测量端应处于能够真正代表被测介质温度的位置。在容器或箱体内安装热电偶时,如果条件允许,应使保护管末端尽可能靠近其中心位置:在管道上安装热电偶时,应使保护管末端超过管道中心线约(5~10)mm。
2、为了保证测量结果的真实可靠,热电偶应有足够的插入深度。少不小于热电偶保护管外径的10倍。为了防止热损失,热电偶保护管露在设备外部要尽可能短,并加保温层。
3、若被测介质具有负压时,热电偶安装必须严格密封,以免对流影响测量的准确性。
4、热电偶的安装位置应尽量保持垂直,防止保护管在高温下产生变形。但在有流速的情况下,热电偶必须倾斜安装,倾斜45°佳,且与介质流动方向相逆,在条件允许的情况下,应尽量安装在管道的弯曲处。
5、需要水平安装的热电偶,应有支架支撑。一般采用耐火砖或耐热金属支架,防止保护管受热变形或受碰撞而折断。
6、热电偶的安装地点,应尽可能地远离热源、电场、强磁场等,防止由于外来因素的干扰而造成测量结果出现偏差。
二、热电偶的使用
1、热电偶的选型:
目前,工业生产中普遍使用的热电偶型号有B、S、K、E、N、J型等几种,购买热电偶时,应该选择与测量仪表分度号相同的热电偶。在满足工艺规程要求的情况下,同时使用多台测温仪表,应尽可能选择分度号相同的热电偶,以防止由于人为的原因造成不同分度号的热电偶与测量仪表混用,出现质量事故。
2、测量端插入到位
热电偶的测量端应确实插到保护管的末端,以保证测量结果的准确性。
3、连接需要争取
仪表的连接,必须使用与热电偶配套的补偿导线,热电偶与补偿导线的正负极应正确连接,否则,不但起不到补偿作用,而且还会给测量结果带来更大的误差。
4、使用中的热电偶,应保护好接线盒
热电偶的接线盒用于连接热电偶和测量仪表,为了防止热电偶被污染,接线盒的出线口和盖子都用垫片进行密封,使用中应保护好密封垫片,防止丢失和损坏。
5、保证绝缘材料的完好
在热电偶回路中,如果两热电极间绝缘不好或短路,将会引起测量误差的出现或不能测量。所以,应切实保证两热电极始终用绝缘材料隔开。
6、定期检定
使用中的热电偶,应定期送计量部门进行检定,对于检定不合格的热电偶应及时更换;新购买的热电偶应先检定,然后再投入使用。

高温实验电炉热电偶多久检定一次?
热电偶的检定周期一般为半年。
