高真空热压炉(10-3PA)

  • 品牌:SGM
  • 别称:
  • 类型:真空热压炉
  • 规格:可按需定制
  • 咨询热线:400-600-3293
  • 产品详情

  • 联系我们

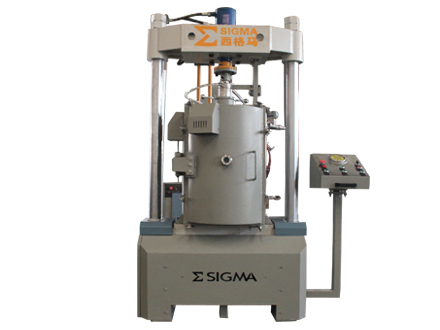

    高真空热压炉(10-3PA)
    西格马真空热压炉侧边
    西格马真空热压炉正面
    西格马真空热压炉正面

    一、设备用途

    西格马真空热压炉主要供大专院校、科研单位,用于复合材料、陶瓷材料、硬质合金、人造金刚石工具和金属粉末材料在真空(或保护气氛)热压条件下进行烧结处理及生产及实验,也能用于各种材料(如陶瓷、合金、金刚石等)的扩散焊接。各种材料在热压炉内经过高温、高压下的烧结、再结晶处理,能极大提高材料的致密性。

    二、结构简介

    高真空热压炉为立式真空电炉,加压方式分单项和双向,进出料方式为顶部和侧部两种。主体由炉盖、炉体、炉底、炉架、液压系统、真空系统和控制系统组成,具体介绍如下。

    1高真空热压炉炉体为立式炉壳其内层为不锈钢制成的圆筒外层为碳钢。两层之间形成夹套可以通冷却水将传到炉壳上的热量带走,其上下法兰焊接为一个整体。中间开有红外测温孔(有保护气氛通气口),热电偶测温孔、抽气孔及观察孔,钨铼热电偶有自动退出装置,红外测温观察孔有玻璃气吹防雾装置。

    2)炉体上是炉盖,它是由内外封头和法兰组成,中间水冷,炉盖与炉体之间焊接有启闭机构,可以将炉盖向上升起旋转打开,炉盖上有压头,放气阀接口,防爆口及炉盖锁紧装置。

    3)炉体下是炉底部分:它也是由内外封头和法兰组成,中间水冷,固定在炉体底部,有电极引入,有下压头和进气阀接口等组成,并安装有高精度位移传感器和液压油缸。

    4)炉架上有上梁、炉架、底梁及立柱等组成,作为上下压头支座。

    5)炉内发热元件采用西格马组合式石墨发热体,保温材料采用石墨毡及石墨筒为隔热屏,上、下压头采用高强度石墨。

    6)液压采用电动输入方式自动调节,配有液压锁及转向阀等相关装置,压力、位移均采用数显方式。

    7)电炉真空系统采用机械泵(配电磁充气压差阀防止油进入炉体)及油扩散泵等,同时设有冷阱及阀门。真空测量为复合真空计。真空系统还配有放气阀、充气阀,真空连接软管采用不锈钢金属软管(以上配置根据设备大小配备)。

    8高真空热压炉控制柜采用西门子标准式,功率控制采用可控硅调压器+大电流变压器,温度控制采用二台数显智能程序控制仪。温度测量采用钨铼热电偶及双色红外温度传感,电气控制系统设有水路断水、过流、超温、等分类报警并切断加热电源的功能。

    三、产品型号

    型号

    额定功率

    额定温度

    工作区尺寸

    *大位移

    极限真空度

    SGM.ZRY1/20

    25KW

    2000

    Φ90×120mm

    100mm

    6.67×10-3Pa

    SGM.ZRY3/20

    30KW

    2000

    Φ150×160mm

    150mm

    6.67×10-3Pa

    SGM.ZRY4/20

    40KW

    2000

    Φ160×200mm

    100mm

    6.67×10-3Pa

    SGM.ZRY12/20

    63KW

    2000

    Φ250×250mm

    100mm

    6.67×10-3Pa

    SGM.ZRY70/20

    150KW

    2000

    Φ400×550mm

    200mm

    6.67×10-3Pa
