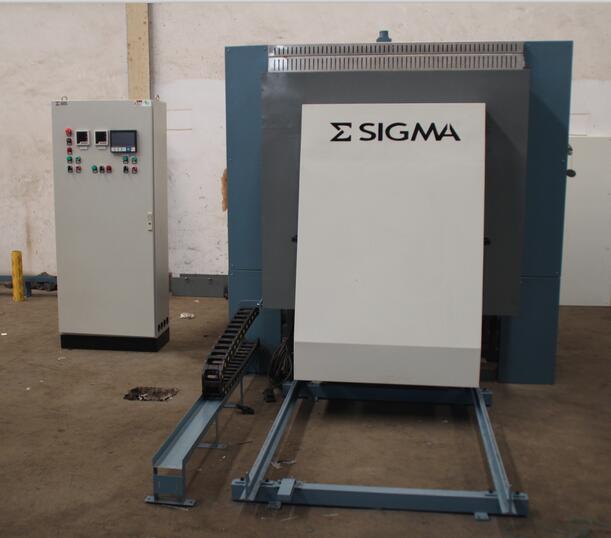

陶瓷纤维台车式热处理炉

技术参数

一、烧结性能
1、炉膛工作室尺寸： 4000(深)×1000(宽)×1000(高) mm
2、外形尺寸：4900(深)×1700(宽)×1800(高) mm
3、额定温度： 1500℃
4、长期工作温度： 1400℃
5、温度稳定性:  ±2℃
6、温度均匀性：横向±10℃，纵向±8℃）
7、升温速度：10- 50分钟,A型10-30℃/分钟自由设定。
8、炉膛材料：炉顶采用氧化铝多晶纤维板材料组成，炉膛侧面采用氧化铝泡沫砖和氧化铝多晶纤维板材料组成，保温材料为陶瓷纤维板和棉，具有升温速度快，节能的特征。
9、炉底板采用刚玉地板，承载能力强
10、设置8米导轨。

二、加热控制性能

1、电源电压： 380V
2、加热功率：70KW×4组
3、加热元件：硅钼棒
4、控制方式：可控硅控制，变压器调压， PID参数自整定功能，手动/自动无干扰切换功能，超温报警功能，具有温度补偿功能和温度校正功能，可编程序50段。额定功率280W，分4台变压器，4个控制器，4个热电偶，4个测温点。
5、仪表显示精度：±1℃
6﹑仪表具有密码设定功能，参数设定密码控制。
7﹑冲温值：≤1-3℃
9、自动化功能：该系列小型台车炉采用触摸屏全自动控制，自动升降炉门，自动进出台车，自动密封，全自动加热、恒温、降温，自动记录历史数据和升温曲线，自动选择升温曲线。

三、其它特性

1、节能性能：采用氧化铝多晶纤维板材料，重量轻，导热系数小，升温快，节能50%以上，省时省力
2、加热元件为两侧放置,采用前后四段加热，四段立控温，温度均匀性好。
3、控制特点：自动化程度高，控制系统模块化结构，设备关键部件长寿命设计，工艺简单可靠、稳定性好、精度高。
4、采用电动升降炉门，安全性强。


小型台车烧结炉、移动式台车炉。
台车炉这类炉子的炉底为一个可移动台车的箱式电阻炉，它适用于处理较大尺寸的工件。台车炉的炉架和炉壳的结构与箱式电阻炉基本相同，但由于台车炉定做台车需拖出，台车炉前端无下横梁，易发生炉架变形，因此炉架应牢固固定在地基上。炉面板应与炉口砖错位，即炉口砖突出，并有足够的砖厚，以减少炉面板受热变形。炉面板炉口边缘也应开较大较长的膨胀缝。台车炉的炉衬与箱式电阻炉基本相同。由于台车与炉衬不接触，因此炉衬更宜采用耐火纤维结构。小型台车炉炉口装置与一般电阻炉相似，大型台车炉宽度大，炉门必须有足够的刚度，炉门内衬多采用耐火纤维砌筑。台车钢架应依据载荷计算确定。驱动装置多数安装在台车前部，驱动台车行走。行走装置多为车轮式，有密封轴承结构和半开式轴承结构，因前者轮轴润滑困难，而常用后者。台车与炉体间的常规密封方法是砂封结构。单台车式炉的电热元件一般采用触头通电，台车尾部设3~6个固定触头，炉体下部安设3~6个带弹簧压紧的触口，台车进入炉膛后触头能很好地插入触口。双台车炉一般在台车两侧前部下部装设插条.
