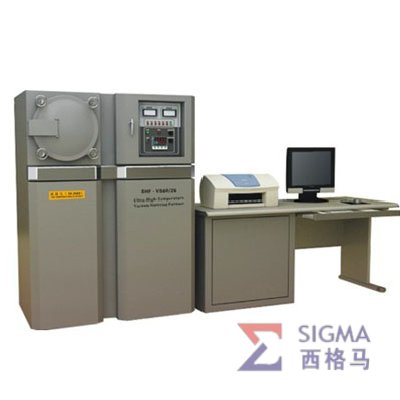

SGM 3000度高温电炉属于超高温电炉，本超高温电炉控温采用双色红外测温仪智能控制系统控温。



一、3000度高温电炉用途

该3000度高温电炉主要用于超高温无机材料，陶瓷材料，功能材料，高熔点氧化物，高温金属材料快速退火，特种超高温材料的烧结实验和研究。

二、工作原理

当交流电源输入感应器时，在感应器中就形成了交变电磁场。交变电磁场的磁通穿过特殊的复合陶瓷材料时，由于电磁感应就在复合陶瓷材料内产生闭合的感应电流。这种电流称之为涡流，涡流的强度与感应电势的大小成正比，而与涡流回路的电抗成反比。由于复合陶瓷材料的电抗很小，涡流可达到很高的数值，因而在复合陶瓷材料内部产生很大的热量，温度随之升高。

三：结构及特点：

1、工作原理：当交流电源输入感应器时，在感应器中就形成了交变电磁场，交变电磁场的磁通穿过特殊的导磁材料时，由于电磁感应就在导磁材料内产生闭合的感应电流，这种电流称之为涡流，涡流的强度与感应电势的大小成正比，而与涡流回路的电抗成反比，由于石墨加热体的电抗很小，涡流可达到很高的数值，因而在石墨加热体内部产生很大的热量，石墨加热体的温度随之升高，石墨加热体内样品的温度被加热升高。
2、本高温电炉由中频电源控制柜和水冷却系统位于炉体的下部，炉膛部分、石墨加热体和感应电源位于炉体的上部，石墨加热体和感应线圈位于炉膛的中间；真空系统位于炉体以外空间；还有智能温控系统、红外测温仪、数据管理软件，PC机等部分组成。
3、中频电源
采用IGBT中频感应电源，工作平静、操作容易、体型小、调节范围大、节能显著
4、整台高温电炉采用分体式结构、双层不锈钢外壳、炉膛部分、石墨加热体和感应线圈部分在炉膛内。电源部分立设置在一个电控柜中，电控柜和炉体分开放置。
6、智能温控系统
    西格马3000度高温电炉采用国内设计的可编程50段控温仪表，PID自整定功能，高精度完成测温控温过程，系统可按设定升温曲线，选择雷泰红外测温仪测温测温；具有自动控制和手动控制切换功能。
7、电气控制系统
① 本超高温电炉控温，用一套雷泰双色红外测温仪智能控制系统控温。
② 自动化系统具有超温、断偶、过流和冷却缺水报警及保护功能，确保系统的安全可靠运行。
8、水冷系统
① 采用开式水冷系统，闭式进水，敞开式水箱出水，进水管入口处设有备用水源接口；在进水管上安装压力继电器，显示进水压力和作为缺水报警。
② 冷却水进水压力不得低于0.2MPa，要求用户备有循环水装置，同时应备有自来水备用水源，以备在紧急断电情况下使用。
9、真空系统由扩旋片式真空泵、真空管道、真空阀门、真空压力表等组成。

四、主要技术参数：

型号 参数	SGM·UV60/30	SGM·UV80/30		SGM·UV100/30		SMG·UV120/30
额定温度	3000℃
长期使用温度	2000-2600℃
升温时间	30/180分钟
控温精度	±1%
烧结气氛	真空气氛、惰性气体
测温方式	可选择红外测温仪或双色红外测温仪
坩锅外径 尺寸(MM)	￠60×200		￠80×200		￠100×200		￠120×200
冷却方式	循环水冷却

另外：接受异性高温电炉定制
